iQ-GSM-M1A GSM komunikátor

iQ-GSM-M1A GSM komunikátor

SKLADOM

Modul GSM komunikátoru. 1xvstup, 1xvýstup, teplotné čidlo /možnosť pripojiť/, záložný Li-Pol akumulátor, informuje o výpadku/obnovení napájania, teplotný alarm ...

  • Cena: 65 € s DPH

Výrobca: iQ-GSM

NÁVOD NA POUŽITE

VYŽIADAJTE SI VEĽKOOBCHODNÝ CENNÍK

Univerzálny GSM komunikátor za fantastickú cenu.

iQGSM-M1 je v Českej republike vyvinutý a vyrábaný GSM modul so širokými možnosťami použitia.

Vstup pre pripojenie kontaktov rôznych čidiel a senzorov. Pri alarme informuje formou sms a prezvonením až na 6 telefónnych čísel.
Diaľkovo ovládaný výstup jednoduchým prezvonením alebo intuitívnymi sms príkazmi, s funkciou časovača 0-24hod., s možnosťou priameho pripojenia relé.
Po pripojení externého čidla Dallas meria teplotu a pošle sms pri vybočení z nastavených teplotných hraníc (teplotný alarm).
Je funkčný aj po výpadku napájania - zálohovaný akumulátorom LiPol (len u verzie iQGSM-M1A).
Pošle informáciu o výpadku a obnovení napájania aj slabej batérii (len u verzie iQGSM-M1A).
Veľmi nízky odber predurčuje komunikátor aj pre napájenie z 12V batérií a akumulátorov.
Je osadený kvalitným mikroprocesorom Microchip XLP, spínaným napájacím zdrojom (vysoká účinnosť bez zahrievania aj pri plnom zaťažení), spoľahlivým GSM modulom SIMCOM, prúdové špičky pri vysielaní vykrýva polymérový kondenzátor s kapacitou 1000uF. Napájanie je zabezpečené ochranou proti prepólovaniu, prepätiu, obmedzovačom prúdu ...

Ponúkame 2 varianty produktov :

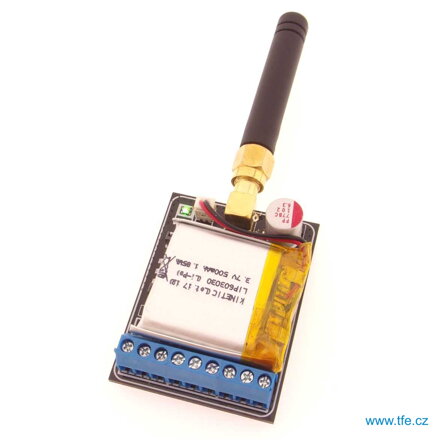

1) iQGSM-M1A: plne vybavený komunikátor vrátane záložného akumulátoru LiPol 550mAh

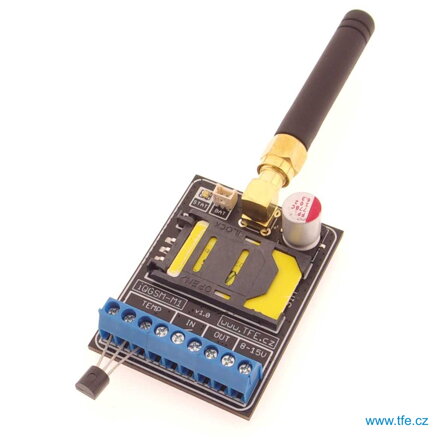

2) iQGSM-M1B: lacnejšia verzia, rovnaké funkcie ako iQGSM-M1A, ale bez možnosti záložného zdroja (bez akumulátoru LiPol a obvodov nabíjania)



Technické údaje:

Napájacie napätie: 8 - 15V DC
Odber prúdu (v kľude, bez nabíjania): pri 8V/20mA, pri 15V/10mA
Odber prúdu (krátkodobo pri GSM vysielaní): 8V/100mA , 15V/60mA, krátke špičky až 1A
Typ dodávaného akumulátoru: LiPol / 3,7V / 550mAh, rozmery 30x27x6mm
Nabíjanie akumulátoru LiPol: riadené, prúdom max. 80mA
Doba výdrže pri napájaní z akumulátora: až 20 hodín (plné nabitie aku)

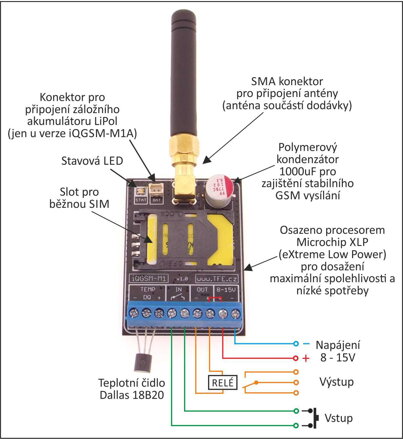

Vstup: určený pre pripojenie bezpotenciálových kontaktov, čidiel, senzorov
Výstup: ovládáný sms aj prezvonením, priame pripojenie cievky relé do 100mA
Výstup - napäťová úroveň: spíná GND proti + napájaní
(napätie cievky relé by teda malo zodpovedať napájaciemu napätiu, napr. napájenie 12V = cievka relé 12V)
Teplota: možnosť pripojenia teplotného čidla Dallas 18B20 (18B20+)
Svorkovnica: skrutkovacia, rozteč 3,5mm, 9 pinov
Typ GSM modulu: SIMCOM, 4 pásmový
Anténny konektor: SMA 50R, pre pripojenie 2 - 4 pásmovej GSM antény

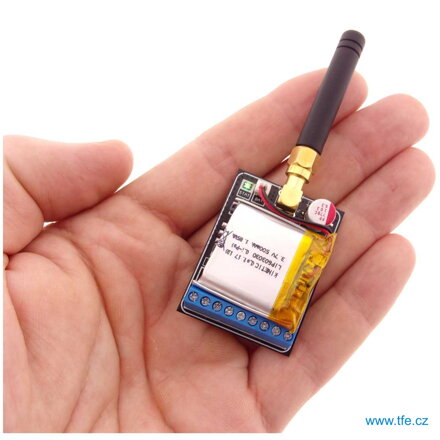

Rozmery modulu: 46 x 35 x výška 15mm (výška najvyššej súčiastky, kondenzátoru Polymer)
Typ SIM karty: klasická SIM ľubovoľného CZ i SK operátora /treba dokúpiť/
Pracovné podmienky: teplota -10 až +40 st.C, suché prostredie

Obsah balenia:
GSM modul, anténa (kvalitný kolíček 4cm), u verzie iQGSM-M1A je súčásľou kvalitný akumulátor LiPol 550mAh značky Kinetic, návod.

Teplotní senzor Dallas 18B20 nie je súčásťou dodávky.
